در سناریوهای مختلف کاربردی ،تابلوی پر سرعتطراحی باید عملکردهای اصلی و محدودیت های فیزیکی خود را از نزدیک متناسب کند و تأکید متفاوتی را نشان دهد. به عنوان مرکز عصبی سیستم ، صفحه اصلی مسئولیت سنگین اتصال بسیاری از کارت های دختر و تحقق تبادل داده با سرعت بالا را بر عهده دارد. چالش اصلی این نوع طراحی تخته پر سرعت ، غلبه بر مشکلات یکپارچگی سیگنال ناشی از اتصال چگالی فوق العاده بالا است. این امر تأکید ویژه ای بر کنترل سختگیرانه برای تحقق کانال های سیگنال با سرعت بالا دارد و تقریباً در مورد انتخاب ، چیدمان و فرآیند حفاری پشتی اتصالات نیازهای سختی دارد. بازتاب و متقاطع باید برای اطمینان از قابلیت اطمینان داده ها و هماهنگ سازی ساعت تحت انتقال مسافت طولانی به حداقل برسد. در عین حال ، اندازه فیزیکی عظیم و ساختار انباشت پیچیده پشتی نیز نیازهای منحصر به فردی را برای اتلاف گرما و استحکام مکانیکی مطرح می کند.
برای کارت های خط (یا کارت ویزیت) ، تخته پر سرعت روی آنها مستقیماً مسئول انتقال ، پردازش و ارسال سیگنال ها است. این نوع طراحی بر بهینه سازی مسیر انتقال سیگنال ها از رابط ها تا تراشه های پردازش متمرکز است. تخته های با سرعت بالا باید با دقت خطوط جفت دیفرانسیل با سرعت بالا را از بین ببرند ، دقیقاً طول ، فاصله مساوی و فاصله برابر آنها را کنترل کنند تا تداخل بین نمادین و اعوجاج سیگنال را به حداقل برسانند و از وفاداری داده ها در فرکانس های بالا (مانند 25G+) اطمینان حاصل کنند. یکپارچگی قدرت و منبع تغذیه کم نویز کلید دیگری است و یک منبع انرژی بسیار "تمیز" برای تراشه های پر سرعت از طریق انباشت بهینه سازی شده ، تعداد زیادی از خازن های جداشنگ و لایه های قدرت تقسیم ممکن فراهم می شود. علاوه بر این ، چگالی اتلاف گرما معمولاً بیشتر است و یک سینک گرما یا حتی طراحی مجرای لازم است.

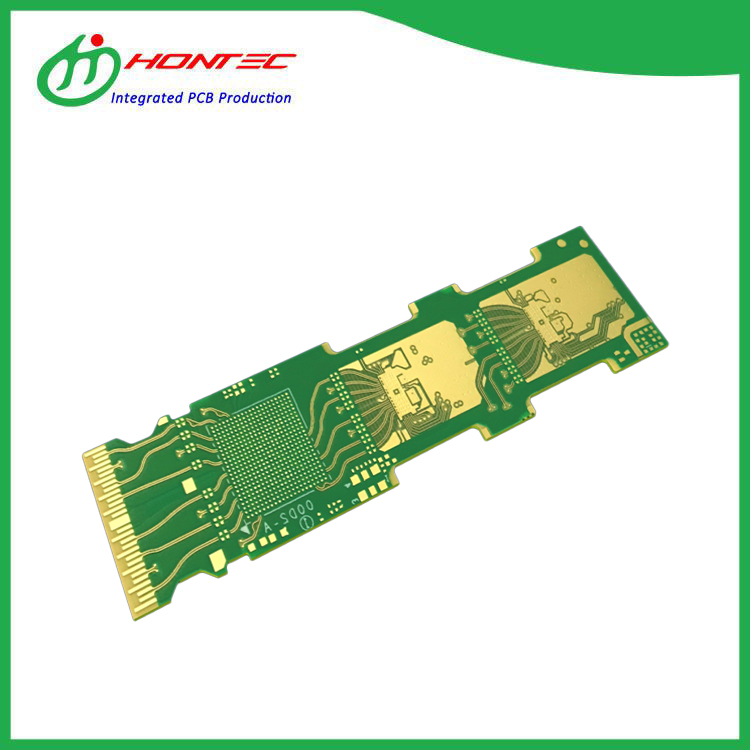

در مورد ماژول های نوری ،تابلوهای پر سرعتدر داخل آنها تبدیل الکترو نوری/فوتوالکتریک را در یک فضای بسیار جمع و جور تحقق بخشید. تمرکز اصلی طراحی به شدت به تعادل نهایی بین مینیاتوریزاسیون شدید و عملکرد با فرکانس بالا فشرده شده است. مساحت تابلوهای پر سرعت بسیار گران است ، تعداد لایه های سیم کشی محدود است و مفهوم طراحی RF به طور گسترده ای وام گرفته شده است. لازم است که ساختار ریزگرد/نوار خط را به صورت ریز شبیه سازی و بهینه سازی کنید ، توجه ویژه ای به اثر پوستی با فرکانس بالا و از بین رفتن دی الکتریک داشته باشید و هوشمندانه از مواد بستر مخلوط (مانند FR4 همراه با راجرز) برای برآورده کردن درج دقیق و نشانگرهای از دست دادن بازگشت استفاده کنید. طراحی آن همچنین باید مشکل سازگاری الکترومغناطیسی را بین تراشه های پر سرعت ، مدارهای رانندگی و لیزرها/آشکارسازها در مسافت های اتصال بسیار کوتاه حل کند. به طور خلاصه ، هنگام طراحی تابلوهای با سرعت بالا ، صفحه پشتی بر پایداری اتصال به اندازه بزرگ و با چگالی بالا متمرکز است ، کارت خط بر کیفیت سیگنال و ضمانت منبع تغذیه مسیر یکپارچه تأکید می کند ، و ماژول نوری عملکرد با فرکانس بالا و هماهنگی اتلاف گرما را در حد مینیاتوریزاسیون دنبال می کند.
