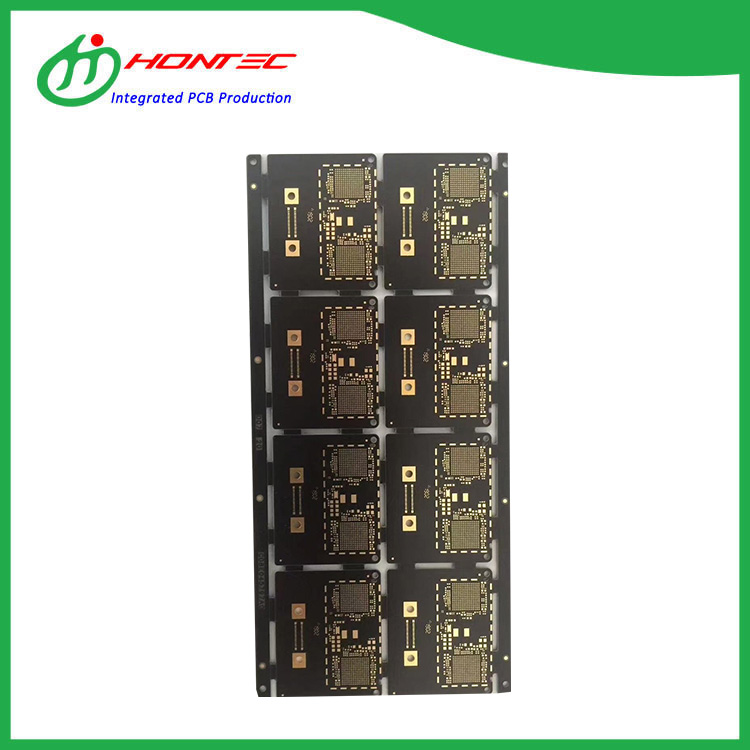

اتصال به چگالی بالا(HDI) PCB ها با بسته بندی مدار پیچیده در طرح های جمع و جور ، پیشرفت های انقلابی در الکترونیک را فعال می کنند. به عنوان یک رهبر در ساخت HDI PCB ،هونتکراه حل های دقیق و دقیق را برای صنایع خواستار دقت ، قابلیت اطمینان و نوآوری سریع ارائه می دهد. با داشتن گواهینامه هایی از جمله UL ، SGS و ISO9001 و تدارکات ساده از طریق UPS/DHL ، ما به کاهش مشتری در 28 کشور توانمند می شویم. در زیر ، ما کاوش می کنیمHDI PCBبرنامه ها ، مشخصات فنی و مزایای خاص صنعت.
PCB HDIبرای دستیابی به چگالی سیم کشی بالاتر از تابلوهای سنتی ، از میکرو ویاس ، ویاهای کور/دفن شده استفاده کنید. این اجازه می دهد:
مینیاتوریزاسیون: اندازه دستگاه را 40-60 ٪ کاهش دهید.
عملکرد پیشرفته: از بین رفتن سیگنال و گفتگوی متقابل.
ادغام چند لایه: پشتیبانی از طرح های پیچیده در فضاهای محدود.
الف - الکترونیک مصرفی
تلفن های هوشمند/تبلت: طرح های فوق العاده نازک را با آرایه های چند دوربین و ماژول های 5G امکان پذیر می کند.
پوشیدنی ها: مانیتورهای بهداشتی جمع و جور و هدست های AR/VR.
ب - وسایل پزشکی
سیستم های تصویربرداری: دستگاه های MRI و دستگاه های سونوگرافی قابل حمل.
کاشت: مانیتورهای قلبی با مواد زیست سازگار.
ج - الکترونیک خودرو
ADAS: سنسورهای LIDAR و واحدهای کنترل خودمختار.
infotainment: نمایشگرهای با وضوح بالا و مراکز اتصال.
D. هوافضا و دفاع
Avionics: سیستم های کنترل پرواز با محافظ EMI.
کمیته های ماهواره ای: تابلوهای سبک و مقاوم در برابر تابش.
E. ارتباط از راه دور
زیرساخت 5G: ایستگاه های پایه و تقویت کننده های RF.
روترها/سوئیچ ها: انتقال داده با سرعت بالا.
F. اتوماسیون صنعتی
رباتیک: کنترل کننده های موتور و رابط های سنسور.
دروازه IoT: دستگاه های Computing Edge.
| پارامتر | محدوده استاندارد | قابلیت پیشرفته |
| شمارش لایه | 4-20 لایه | حداکثر 30 لایه |
| حداقل ردیابی/فضا | 3/3 میلیون (76.2 میکرومتر) | 2/2 میلی متر (50.8 میکرومتر) |
| قطر میکرو هفتم | 0.1 میلی متر | 0.075 میلی متر |
| ضخامت تخته | 0.4-3.0 میلی متر | 0.2-5.0 میلی متر |
| پایان سطح | Enig ، Hasl ، Simersion Silver | اوس ، طلای سخت |
| مادی | FR-4 ، High-TG ، راجرز | پلی آمید ، بدون هالوژن |
